Пневматическая подвеска (обиходное название – пневмоподвеска) – вид подвески, обеспечивающий регулирование уровня кузова относительно дороги за счет применения пневматических упругих элементов. В настоящее время пневматическая подвеска устанавливается в качестве опции на некоторых моделях автомобилей бизнес-класса и больших внедорожниках (например, Volkswagen Touareg, Audi Q7).
По своей сути пневмоподвеска не является отдельным видом подвески автомобиля, т.к. реализована со многими конструкциями подвесок (МакФерсон, многорычажная подвеска и др.). В настоящее время пневмоподвеску используют на своих автомобилях многие автопроизводители: Audi, Bentley, BMW, Lexus, GM, Ford, Land Rover, Mercedes-Benz, SsangYong, Subaru, Volkswagen. Некоторые конструкции подвесок имеют собственные названия, например, Airmatic Dual Control от Mercedes-Benz.
Основными преимуществами пневматической подвески являются комфортабельность, геометрическая проходимость и безопасность автомобиля. Пневмоподвеска, как правило, применяется в комбинации с автоматически регулируемыми амортизаторами. Такая конструкция называется адаптивная пневмоподвеска.
Пневматическая подвеска включает пневматические упругие элементы на каждое колесо, модуль подачи воздуха, ресивер и систему управления.
Пневматический упругий элемент выполняет основную функцию подвески – поддержание определенного уровня кузова автомобиля. Это достигается путем изменения давления и соответствующего ему объема воздуха в упругих элементах.

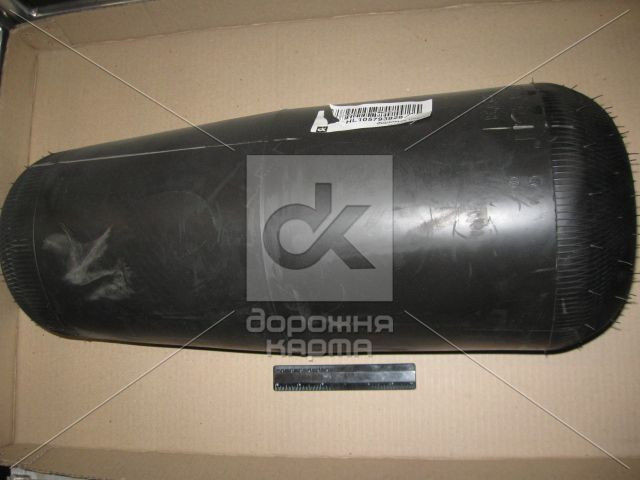

Пневматический упругий элемент состоит из корпуса с направляющей, манжеты и поршня. Конструктивно пневматический упругий элемент может изготавливаться со встроенным амортизатором или устанавливаться отдельно. Упругий элемент, объединенный с амортизатором, имеет название пневматическая стойка (по аналогии с амортизаторной стойкой подвески МакФерсон).
Манжета пневматического упругого элемента изготавливается из прочного многослойного эластомера. В некоторых конструкциях упругих элементов применяется дополнительные пневмоаккумуляторы. Для поддержания давления при утечке воздуха в упругом элементе может устанавливаться клапан остаточного давления.
Модуль подачи воздуха служит для питания упругих элементов воздухом. Он включает электродвигатель, компрессор и осушитель воздуха. Конструктивно в модуль включен блок электромагнитных клапанов системы управления подвеской.
Ресивер представляет собой резервуар для воздуха и обеспечивает регулирование дорожного просвета при движении на небольшой скорости без включения компрессора, а также корректировку положения кузова на стоянке.
Конструкция и работа элементов адаптивной подвески рассмотрена в отдельной статье.
Модуль подачи воздуха и пневматические стойки образуют пневматическую систему подвески. Система может быть открытой или закрытой (замкнутой). Предпочтительной является замкнутая пневматическая система, обеспечивающая минимальные потери воздуха, а значит экономию энергии на его создание.
Создание и регулирование давления в пневматической системе подвески осуществляется с помощью электронной системы управления, которая включает входные датчики, блок управления и исполнительные устройства.
К входным устройствам относятся датчики уровня кузова, ускорения кузова, температуры компрессора, давления в системе, а также переключатель режимов работы.
С помощью переключателя на панели приборов осуществляется ручное регулирование уровня кузова. Датчики отслеживают параметры работы системы и преобразуют их в электрические сигналы.
Блок управления преобразует электрические сигналы входных датчиков в управляющие воздействия на исполнительные устройства. В своей работе блок управления взаимодействует с блоками системы управления двигателем, системы курсовой устойчивости.
В системе управления пневматической подвески используются следующие исполнительные устройства: клапаны пневматических упругих элементов (для создания давления), выпускной клапан (для сброса давления), переключающий клапан (для поддержания давления в ресивере), реле включения компрессора. Конструктивно все клапаны сосредоточены в блоке электромагнитных клапанов, расположенном в модуле подачи воздуха.
Принцип работы пневматической подвески
В пневматической подвеске реализовано, как правило, три алгоритма управления:
- автоматическое поддержание уровня кузова;
- принудительное изменение уровня кузова;
- автоматическое изменение уровня кузова в зависимости от скорости движения.
Автоматическое поддержание определенного уровня кузова в пневматической подвеске осуществляется независимо от степени загруженности автомобиля. Датчики уровня кузова постоянно измеряют расстояние от колес до кузова. Результаты измерений сравниваются с заданной величиной. При расхождении показаний электронный блок управления задействует необходимые исполнительные устройства: клапаны упругих элементов для подъема, выпускной клапан для опускания подвески.
Принудительное изменение высоты кузова обычно предусматривает три уровня: номинальный, повышенный и пониженный. Номинальный уровень используется для передвижения по обычным дорогам со скоростью до 100 км/ч. Пониженный уровень применяется для высокоскоростного движения. Повышенный уровень нужен для передвижения вне дорог и реализуется на скорости до 40 км/ч. Уровни кузова устанавливаются водителем с помощью переключателя. В конструкции пневмоподвески больших внедорожников предусмотрен дополнительный уровень для посадки пассажиров и погрузки багажа, который реализуется на неподвижном автомобиле.
Автоматическое изменение уровня кузова в зависимости от скорости обеспечивает устойчивость автомобиля в движении. При увеличении скорости программа управления подвеской переводит уровень кузова последовательно от повышенного к номинальному и далее, с ростом скорости, к пониженному. При снижении скорости система переводит положение кузова из пониженного в номинальное.
Применение амортизаторов с регулируемой степенью демпфирования значительно расширяет характеристики пневматической подвески, позволяя помимо высоты кузова изменять жесткость подвески в зависимости от условий движения.
