ПГУ КРАЗ,ЛИАЗ,ЛАЗ (аналог 260-1602350-10) алюминиевый корпус арт. 11.1602410-01
КЭШБЭК 5%
- Под заказ
- Оптом и в розницу
- Код: 11.1602410-01
Отправка с 13 декабря 2024Цену уточняйте
Минимальная сумма заказа на сайте — 30 руб
ПГУ КРАЗ,ЛИАЗ,ЛАЗ (аналог 260-1602350-10) алюминиевый корпус арт. 11.1602410-01Под заказ
Цену уточняйте
возврат товара в течение 14 дней по договоренности
| Пневмогидроусилитель привода сцепления |

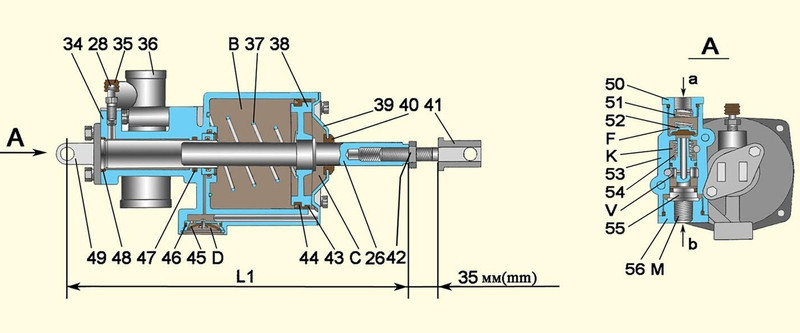

| Пневмогидроусилитель привода сцепления служит для уменьшения усилия, прикладываемого к педали сцепления водителем. Он состоит из гидравлического цилиндра с поршнем, штоком и пружиной; пневматического цилиндра с поршнем, штоком (общий с поршнем гидроцилиндра) и возвратной пружиной; следящего механизма, состоящего из следящего поршня с манжетой, диафрагмы (зажата между двумя частями корпуса), в центре которой крепится седло выпускного клапана, возвратной пружины диафрагмы; выпускного и впускного клапанов (крепятся на одном штоке) с возвратной пружиной; седла впускного клапана; отверстия, закрытого уплотнителем от попадания грязи, соединяющего надпоршневую полость пневмоцилиндра с окружающей средой. При включенном сцеплении общий шток прижат к поршням гидроцилиндра и пневмоцилиндра. Поршень следящего механизма занимает положение, соответствующее открытому выпускному клапану, соединяющему надпоршневое пространство пневмоцилиндра с окружающей средой и закрытому впускному клапану. При выключении сцепления рабочая жидкость из главного цилиндра поступает в гидроцилиндр пневмогидроусилителя, и одновременно по каналу к поршню следящего механизма. Давление жидкости перемещает поршень в сторону седла выпускного клапана. Диафрагма, прогибаясь, перемещает седло к выпускному клапану, который садится в седло, изолируя надпоршневое пространство пневмоцилиндра от окружающей среды. Далее усилие от выпускного клапана через шток передается на впускной клапан, который открывается, и сжатый воздух по каналу поступает в надпоршневое пространство пневмоцилиндра. Поршень пневмоцилиндра, перемешаясь, воздействует на шток поршня гидроцилиндра. Поршень передает усилие на толкатель, который воздействует на рычаг вилки выключения сцепления. Часть сжатого воздуха поступает в полость диафрагмы. Таким образом, следящий поршень находится под действием двух противоположно направленных сил: действие рабочей жидкости с одной стороны и сжатого воздуха с другой. Поршни следящего механизма и пневмоцилиндра подобраны так, чтобы обеспечить необходимое снижение усилия на педаль сцепления. При отпускании педали сцепления давление рабочей жидкости падает, и все детали под действием возвратных пружин возвращаются в исходное положение, надпоршневое пространство пневмоцилиндра через открытый выпускной клапан сообщается с окружающей средой. При выходе из строя пневмосистемы перемещение поршня гидроцилиндра осуществляется только под давлением рабочей жидкости. |
Информация для заказа
- Цена: Цену уточняйте
