Запчасти от компании "ИнтераБел"

Мотор отопителя ГАЗ,ПАЗ 12В 68.3780 арт. 68.3780 12в

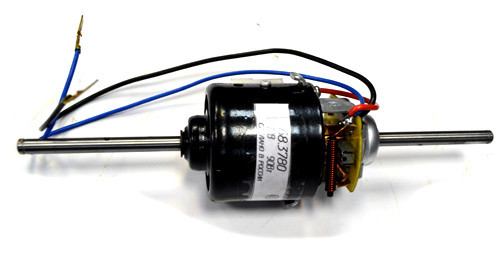

Мотор отопителя ГАЗ,ПАЗ 12В 68.3780 арт. 68.3780 12в, фото 1
Мотор отопителя ГАЗ,ПАЗ 12В 68.3780 арт. 68.3780 12в, фото 2Мотор отопителя ГАЗ,ПАЗ 12В 68.3780 арт. 68.3780 12в, фото 3
  • Под заказ, 4 дня
  • Оптом и в розницу
  • Код: 68.3780 12в

96 руб.

Показать оптовые цены
Мотор отопителя ГАЗ,ПАЗ 12В 68.3780 арт. 68.3780 12в
Мотор отопителя ГАЗ,ПАЗ 12В 68.3780 арт. 68.3780 12вПод заказ, 4 дня
96 руб.
Купить
+375445591378
Офис
  • +375175170553
    Факс
  • +74952681316
    Для РФ
Купить
+375445591378
Офис
  • +375175170553
    Факс
  • +74952681316
    Для РФ
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Схема системы автоматического управления отопителем


1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне;
7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

На автомобиле установлен электродвигатель вентилятора отопителя типа 45.3730. Система предназначена для обеспечения заданной температуры в салоне автомобиля. Управляющим узлом системы является контроллер 3 (рисунок Схема системы автоматического управления отопителем) типа 13.3854, имеющий две рукоятки управления. Левой рукояткой (задатчика температуры) задается желаемая температура в салоне (диапазон от 16 до 30 °С), а правой рукояткой устанавливается режим работы вентилятора: 0 – вентилятор выключен, I – средняя частота вращения вентилятора, II – малая частота вращения вентилятора, А – автоматическое управление вентилятором. Между рукоятками управления расположена кнопка выключения контроллера. Адреса выводных штекеров контроллера даны в табл. Адреса выводных штекеров контроллера системы управления отопителем.

В контроллер поступает информация от:

– датчика 6 температуры воздуха в салоне (в датчик встроен малогабаритный вентилятор);

– датчика положения вала микромоторедуктора 9 привода заслонки отопителя, т.е. информация о положении заслонки отопителя.

На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.

Если рукоятка переключателя режимов работы вентилятора находится в положении А, то контроллер управляет также частотой вращения вентилятора в зависимости от разности температуры воздуха в салоне и задатчика температуры.

Для ускоренного прогрева воздуха в салоне служит клапан 8 рециркуляции с выключателем 7. При включении клапана перекрывается поступление в салон наружного воздуха и через отопитель циркулирует только воздух салона.

На автомобиле установлен электродвигатель вентилятора отопителя типа 45.3730, с возбуждением от постоянных магнитов.

Дополнительный резистор 2 служит для выбора режима работы вентилятора. Он имеет две спирали сопротивлением 0,23 и 0,82 Ом. При повороте ручки переключения вентилятора отопителя на панели управления отопителем можно включить в цепь питания двигателя либо обе спирали (1-я скорость), либо спираль с сопротивлением 0,23 Ом (2-я скорость), либо включить двигатель напрямую без резистора (3-я скорость).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Адреса выводных штекеров контроллера системы управления отопителем

Штекер 3. Адрес колодки
13-клеммная 6-клеммная
1 «Минус» датчика положения вала микромоторедуктора Выход «1» дополнительного резистора
2 «Плюс» электродвигателя микромоторедуктора
3 «Минус» датчика температуры воздуха в салоне Корпус («масса»)
4 «Плюс» датчика положения вала микромоторедуктора Выход «3» дополнительного резистора
5 «Плюс» датчика температуры воздуха в салоне Выход «2» дополнительного резистора
6 «Плюс» диагностического выхода «Плюс» источника питания
7
8 «Минус» электродвигателя микромоторедуктора
9 «Минус» диагностического выхода
10
11 Вход «Включение подсветки»
12 Диагностический выход «+8 В» «Плюс» электродвигателя датчика температуры воздуха в салоне

Информация для заказа
  • Цена: 96 руб.
