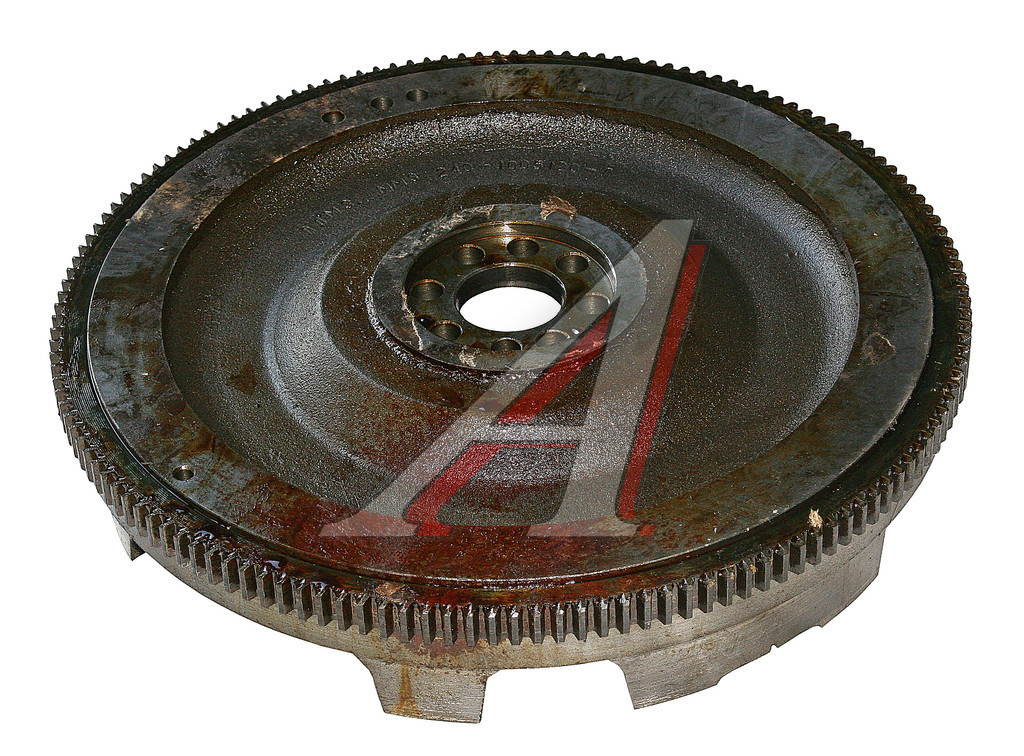

Маховик ГАЗ-3309,ПАЗ-3205 с ободом (лепестковое сцепление) арт. 240-1005114-Л-03

Маховик можно отнести сразу к нескольким системам двигателя, т.к. в интересах этих систем он выполняет отдельные функции:

• снижение неравномерности вращения коленчатого вала (маховик - конструктивный элемент кривошипно-шатунного механизма);
• передача крутящего момента от двигателя к коробке передач (маховик – ведущий диск сцепления);
• передача крутящего момента от стартера на коленчатый вал двигателя (маховик – ведомая шестерня редуктора системы запуска).

Сглаживание пульсаций крутящего момента производится за счет периодического накопления и отдачи кинетической энергии маховиком. Энергия запасается во время рабочего хода поршня и расходуется при других тактах двигателя, в т.ч. на выведение поршней из мертвых точек. Чем больше цилиндров в двигателе, тем рабочий ход поршня в каждом из них занимает больше времени, следовательно, крутящий момент такого двигателя более равномерный, а масса маховика может быть уменьшена.

Маховик крепиться в торце коленчатого вала возле заднего коренного подшипника. Это, как правило, самый мощный подшипник в двигателе, так как он должен выдерживать вес маховика и нагрузки, связанные с его работой.

Различают следующие виды конструкции маховиков:

• сплошной;
• двухмассовый;
• облегченный.

Наибольшее распространение на автомобилях нашел маховик сплошной конструкции. Это массивный диск диаметром от 30 до 40 сантиметров, выполненный из чугуна. На внешнюю поверхность диска напрессован стальной зубчатый венец, обеспечивающий проворачивание коленчатого вала при запуске двигателя с помощью стартера. С одной стороны маховика выполнена ступица для крепления к фланцу коленчатого вала, другая сторона играет роль ведущего диска сцепления.

При работе двигателя на разных оборотах коленчатый вал постоянно закручивается и раскручивается, т.е. подвергается крутильным колебаниям. В двигателе применяются гасители крутильных колебаний. Одной из таких систем является маховик особой конструкции – т.н. двухмассовый маховик (другое название – демпферный маховик).

Устройство двухмассового маховика

Маховик включает два диска, соединенные с помощью пружинно-демпферной системы, позволяющей полностью изолировать трансмиссию от крутильных колебаний и обеспечить равномерную работу ее элементов. С применением двухмассового маховика отпадает необходимость демпфирующего устройства в ведомом диске сцепления.

Преимуществами двухмассового маховика являются гашение вибраций, изоляция шумов, удобство переключения передач, снижение износа синхронизаторов, защита трансмиссии от перегрузки и даже экономия топлива. С другой стороны интенсивная работа двухмассового маховика приводит к усиленному износу пружинно-демпферной системы и даже поломке ее основного элемента - дуговой пружины. Все это сдерживает массовое применение демпферного маховика на двигателях.

Облегченный маховик используется при тюнинге двигателя. Перераспределение массы маховика к краям диска позволяет уменьшить его массу до 1,5 кг и в свою очередь уменьшить момент инерции. С применением облегченного маховика двигатель быстрее достигает максимальных оборотов, соответственно имеет лучшую разгонную динамику, а также наблюдается увеличение мощности до 5%.
