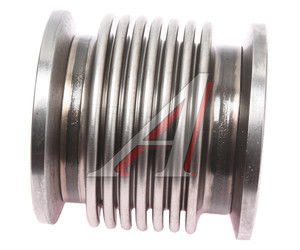

Компенсатор ЯМЗ-534 000.4859.337.000 арт. 5340.1213024

Сильфонный компенсатор – устройство, состоящее из одного или нескольких сильфонов и арматуры. Сильфонные компенсаторы способны поглощать и уравновешивать относительные перемещения определённой величины и частоты, возникающие в герметично соединяемых элементах трубопровода, и проводить в этих условиях жидкости и пар. Универсальность данного вида компенсаторов способствует эффективному их применению в тепловых сетях, судостроении, аэрокосмической, криогенной, химической промышленности. Сильфонные компенсаторы и компенсационные устройства широко применяются на тепло-, электро-, и атомных станциях.

Их применение обеспечивает надежную и эффективную защиту трубопроводов от статических и динамических нагрузок, возникающих при деформациях, вибрации и гидроударе.

Конструкция сильфонных компенсаторов

Основным элементом сильфонного компенсатора является герметичная гибкая гофрированная оболочка – сильфон. Сильфон обладает способностью растягиваться, сжиматься, изгибаться под воздействием внешних сил и при этом оставаться герметичным. При производстве сильфонных компенсаторов используются такие материалы, как сталь 08Х18H10T и 10X17H13M2T, титан ВТ1-0, инконель, инколой. Проводимыми средами являются пресная и морская вода, нефть и нефтепродукты, пар, газы, криогенные продукты.

Конструктивно сильфонные компенсаторы бывают осевыми (универсальными), разгруженными, сдвиговыми и поворотными. Любое конструктивное исполнение современных сильфонных компенсаторов должно обеспечивать:

- полную компенсацию осевых перемещений трубопровода;

- достаточную жесткость и соосность сильфонов;

- защиту сильфонов от поперечных усилий и изгибающих моментов, возникающих при возможных прогибах трубопровода из-за просадки грунта или направляющих опор, а также при погрузочно-разгрузочных работах и монтаже;

- защиту сильфонов от крутящих моментов, деформаций при растяжении и от нагрузок.

Параметры сильфонных компенсаторов:

- условное давление, Ру от вакуума до 20 МПа;

- условный проход, Ду от 50 до 5000 мм;

- температура проводимой среды от -250 до +1000°С.

Сильфонный компенсатор может производится по индивидуальным требованиям заказчика, монтироваться в любом месте трубопровода при любом способе прокладки, не требует строительства специальных камер и обслуживания в течение длительного срока эксплуатации. Срок их службы соответствует сроку службы трубопроводов.

Виды сильфонных компенсаторов и компенсационных устройств:

	Сильфонный компенсатор осевой КСО используется для  компенсации линейного изменения длинны трубопровода, возникающего из-за перепада температуры, бывают односекционные и двухсекционные.
	Компенсатор сильфонный фланцевый КСОФ Компенсаторы сильфонные осевые фланцевые применяются в тех случаях, когда стоит задача герметично соединить вместе подвижные части трубопроводов в оборудовании электрических станций, а также для  компенсации температурного удлинения прямолинейных участков трубопроводов с различными транспортируемыми средами.
	Компенсатор сильфонный ОПН Компенсатор сильфонный ОПН устанавливается на трубопроводы горячей воды или пара, используется при транспортировке химически агрессивных сред и нефтепродуктов.
	Сдвиговый сильфонный компенсатор  При соединении обычного компенсатора с ограничительной арматурой в виде тяг создаются сдвиговые или сдвигово-поворотные компенсаторы, которые заканчиваются патрубками или фланцами, оснащаются внутренними направляющими патрубками и защитными кожухами. Выполняет свои функции в условиях сдвига соединяемых конструкций, перпендикулярно оси компенсатора.
	Угловой сильфонный компенсатор - компенсатор с ограничительной арматурой в виде одноплоскостных шарниров. Они могут заканчиваться патрубками или фланцами, оснащаться внутренними направляющими патрубками. Выполняет свои функции в условиях углового воздействия соединяемых конструкций.
	Карданные компенсаторы (шарнирны сильфонные  компенсаторы) предназначены для компенсации угловых перемещений трубопроводов во взаимоперпендикулярных плоскостях и не передают распорное усилие на трубопровод.   При использовании сдвоенного карданного компенсатора появляется возможность компенсировать смещения во всех направления и плоскостях за исключением осевой.
	Сильфонное компенсирующее устройство теплоизолированное пенополиуретаном  СКУ.ППУ применяется для компенсации температурных изменений длины трубопровода при надземной или подземной безканальной прокладке.
