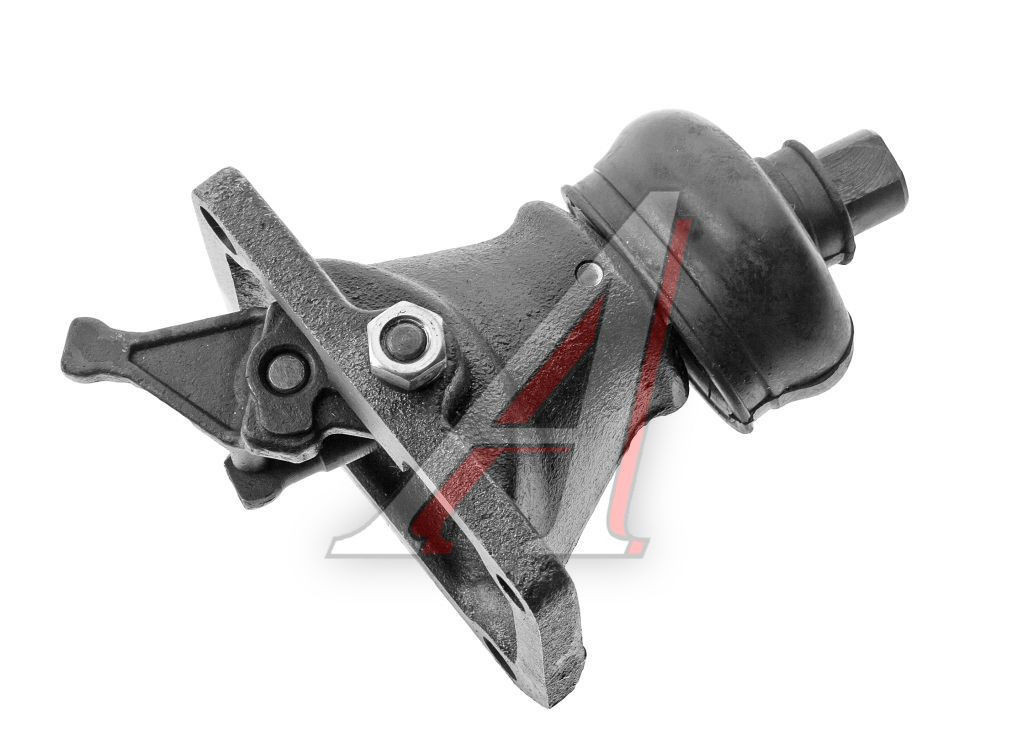

Механизм переключения передач ПАЗ-3205 арт. 320570-1702220

Механизм переключения передач ПАЗ-3205 арт. 320570-1702220, фото 1
Механизм переключения передач ПАЗ-3205 арт. 320570-1702220, фото 2Механизм переключения передач ПАЗ-3205 арт. 320570-1702220, фото 3Механизм переключения передач ПАЗ-3205 арт. 320570-1702220, фото 4Механизм переключения передач ПАЗ-3205 арт. 320570-1702220, фото 5
  • Под заказ, 4 дня
  • Оптом и в розницу
  • Код: 320570-1702220

176 руб.

Минимальная сумма заказа — 30 руб.

Показать оптовые цены
Механизм переключения передач ПАЗ-3205 арт. 320570-1702220
Механизм переключения передач ПАЗ-3205 арт. 320570-1702220Под заказ, 4 дня
176 руб.
Купить
+375293973807
Офис
  • +375336092164
    Офис
  • +375175170553
    Факс
  • +375293973907
    Магазин в г. Жодино
  • +74952681316
    Для РФ
Купить
+375293973807
Офис
  • +375336092164
    Офис
  • +375175170553
    Факс
  • +375293973907
    Магазин в г. Жодино
  • +74952681316
    Для РФ
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Механизм переключения передач



Механизм переключения передач - часть механической коробки передач (МКП), позволяет водителю выбирать нужную передачу вручную, передает усилие с рычага переключения на муфту, блокирующую выбранную ведомую шестерню на вторичном валу КП. Механизм переключения передач может дополняться устройством автоматического выключения сцепления, в этом случае говорят о полуавтоматической КП (или о КП с полуавтоматическим управлением).

Содержание

  • 1 Типы механизмов переключения передач
  • 2 Селекторные механизмы переключения МКП
  • 3 Подрулевые механизмы переключения КП

Типы механизмов переключения передач

По типу механизма выбора передач МКП подразделяются на селекторные, в которых передачи выбираются рычагом, перемещаемым по Н-алгоритму, как в большинстве автомобилей, и секвентальные, в которых передачи выбираются последовательно от низшей к высшей и обратно перемещаемым в одной плоскости рычагом - как в большинстве мотоциклов.

Механизм переключения передач 1.jpg

В классическом случае у автомобиля с МКП рычаг переключения передач, расположен на верхней или боковой крышке коробки передач. Поскольку компоновка автомобиля с передним расположением двигателя и задними ведущими колесами предполагает смещение КП ближе к подкапотному пространству, конструкторам приходится либо удлинять рычаг переключения, либо использовать промежуточные рычаги-удлинители. К достоинствам такой МКП с расположением рычага переключения непосредственно в крышке картера можно отнести четкость срабатывания, хорошую обратную связь, благодаря которой водитель тактильно ощущает, какая передача включена в данный момент и сработал ли механизм переключения, невысокий уровень вибраций на рычаге. Недостатком такого расположения рычага является нерациональное использование пространства кузова - конструкторам приходится выстраивать напольную нишу на полу кабины и выделять часть пространства под перемещения рычага КП.
В автомобилях вагонной компоновки (минивэны, микроавтобусы, автобусы), длиннобазных, специального назначения, с заднемоторной и среднемоторной компоновкой, переднеприводных используют дистанционное управление МКП. Рычаг переключения при этом располагается на полу, на панели приборов или под рулем. Во всех случаях рычаг соединен с ползунами, перемещающими муфты КП, тягами или «кулисами». Применение тяг облегчает планирование внутреннего пространства кузова автомобиля, но усложняет механическую часть автомобиля. Недостатки таких механизмов: увеличенное усилие на рычаге переключения из-за сил трения в тягах, разбалтывание шарниров «кулис», в результате чего снижается четкость переключения передач, а также необходимость смазки и обслуживания дистанционного привода ползунов.
В автомобилях с заднемоторной и среднемоторной компоновкой (в частности, в спорт-карах и автобусах) иногда применяют электромеханический или пневматический привод механизма переключения КП. В этих случаях механизм переключения оснащают дополнительными механизмами полуавтоматического управления сцеплением.


Механизм переключения передач 2.jpg

Секвентальные МКП наибольшее распространение получили на мотоциклах, где передачи переключаются движением ножного рычага вниз и вверх. Иногда такими механизмами оснащаются переднеприводные автомобили. Рычаг коробки передач у таких машин перемещается вперед и назад, Н-образный селектор отсутствует. Главным недостатком секвентального механизма является невозможность быстрого выбора нейтральной передачи - для этого приходится переключать МКП последовательно на две-три ступени «сверху вниз». Для облегчения выбора нейтрали в секвентальных мотоциклетных МКП предусмотрены промежуточные ступени. Основное нейтральное положение секвентального рычага находится между первой и второй передачами, дополнительное - между второй и третьей (реже между третьей и четвертой передачами).


Селекторные механизмы переключения МКП

Какое бы устройство ни имел селекторный механизм переключения - с рычагом, встроенным непосредственно в крышку картера КП, или с дистанционным управлением тягами - принцип действия остается единым. Рычаг переключения передач перемещается в двух плоскостях. Поперечным перемещением рычага водитель выбирает вилку ползуна, воздействующего на муфту переключения, продольным перемещением - перемещает муфту и блокирует выбранную шестерню вторичного вала, то есть «переключает передачу».
Обычно центральное положение рычага МКП фиксируется пружинами. Это положение соответствует нейтральной передаче, то есть вторичный вал КП отключен от ведущего, первичного вала. Автомобиль либо стоит на месте, либо движется за счет сил инерции, накатом.
Н-образный селектор МКП, являющийся общепринятым стандартом, работает следующим образом. Для включения первой передачи в 4-ступенчатой коробке водитель перемещает рычаг влево и вперед - выбирая вилку и через нее ползун включения первой передачи и потом сдвигая муфту включения к шестерне первой передачи вторичного вала КП. Зубчатые венцы муфты и шестерни входят в зацепление (через синхронизатор КП), шестерня блокируется на валу. Плавно отпустив педаль сцепления и прибавив обороты двигателя педалью акселератора, водитель трогает машину с места.
Набрав скорость, водитель выжимает педаль сцепления и переводит рычаг МКП из верхнего левого положения в нижнее левое - включается вторая передача. В продольной плоскости нейтрали находятся две следующие высшие передачи - вверху третья, внизу четвертая.
Задняя передача включается переводом рычага в крайнее правое положение через преодоление сопротивления блокирующей пружины (она предотвращает случайное включение заднего хода во время движения автомобиля вперед), затем сдвигает рычаг вперед, перемещая шестерню заднего хода, которая входит в зацепление с соответствующими шестернями промежуточного и вторичного валов. Если принцип работы селектора принят всеми автопроизводителями за основу, то расположение передач на Н-образном селекторе не стандартизировано. Передачи могут включаться в другом порядке - первая влево вниз, вторая влево вверх, третья влево вниз, четвертая влево вверх.
В пятиступенчатых МКП разнообразие расположения передач на селекторе еще больше. Первая скорость может располагаться в одной плоскости селектора с включением заднего хода. Либо там же может располагаться пятая передача. Селектор заднего хода может иметь угловое, а не линейное перемещение. И так далее - решений достаточно много, но все они укладываются в общепринятую реализацию Н-образного селектора.
Следует заметить, что помимо Н-селектора в автомобилях применяются и другие схемы управления МКП. В автоматизированных МКП с традиционным селектором рычаг переключения может перемещаться только вперед и назад, как в секвентальных механизмах. Пример такой машины - автомобиль Bugatti Veyron.

Подрулевые механизмы переключения КП

В автомобилях с МКП и подрулевым расположением рычага переключения применяются те же схемы переключения с Н-образным селекторным механизма выбора передач. Но иногда в нейтральном положении рычаг переключения не располагается напротив селектора высших передач. В этом случае для включения первой-второй передач рычаг выдвигают на себя, для включения третьей-четвертой - отжимают от себя. Так переключались передачи на довоенных и послевоенных американских легковых автомобилях.
В отечественном автомобиле ГАЗ-21 нейтральное положение рычага находилось напротив селектора высших передач. Скорости переключались: на себя вверх - задний ход, на себя вниз - первая передача, от себя вверх - вторая передача, от себя вниз - третья, прямая передача.
В наш дни подрулевое расположение рычага переключение передач МКП вышло из употребления. Подобное решение применяется лишь в редких моделях минивэнов для американского и японского рынков. В то же время подрулевое расположение селектора автоматической КП популярно в Америке и в Японии. В автомобилях для европейского рынка чаще применяют напольное расположение рычага селектора АКП.

Информация для заказа
  • Цена: 176 руб.
